درس ششم از سری  آموزش های شبکه گروه نرم افزاری دهکده

لايه شبكه و مسائل خطوط انتقال داده لايه واسط شبکه مهمترین وظایف :تبديل کانال داراي خطا به يک خط مطمئن و بدون خطافريم بندي  اطلاعات



لايه شبكه و مسائل خطوط انتقال داده

  1. لايه واسط شبکه

مهمترین وظایف :
  • تبديل کانال داراي خطا به يک خط مطمئن و بدون خطا
  • فريم بندي  اطلاعات



بسته IP

  •   ساختمان داده‌اي است درون فيلد داده فريمها
  • عدم تغيير بسته IP با وجود تغيير شبکه و تغييرات مداوم فريم

واحد اطلاعاتي كه بايد درون فيلد داده از فريم لايه فيزيكي قرار بگيرد بستة IP گفته ميشود. اين بسته براي عبور از يك شبكه به شبكة ديگر تغييري نخواهد كرد بلكه از فيلد داده در فريم لاية فيزيكي استخراج شده ، در فريم ديگري قرار ميگيرد و بدينگونه در شبكه ها طي مسير ميكند .

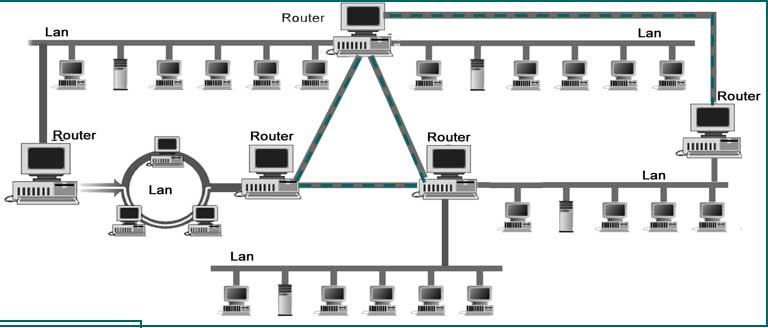

شمای یک شبکه فرضی

Scheme for a given network



وظيفه سخت افزار انتقال در لايه واسط شبکه :

 انتقال بيتهاي داده بر روي کانال فيزيکي بدون توجه به نوع و محتوای داده



کانالهاي انتقال :

  • خطوط تلفن
  •  فيبرهاي نوري
  • سيمهاي زوج به هم تابیده
  • كابلهاي هممحور (كواكسيال)
  • كانالهاي ماهوارهاي
  • كانالهاي راديويي
  • امواج طيف نوري

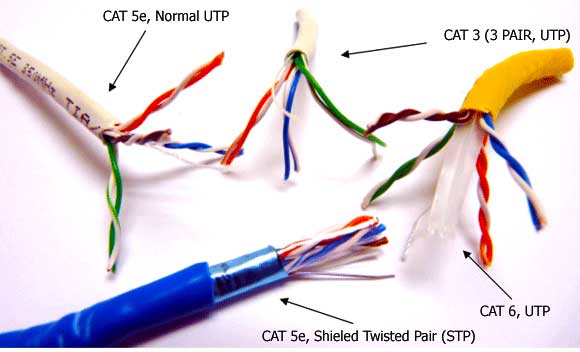

سيمهاي زوج به هم تابیده :

  • UTP : يك زوج سيم معمولي به هم بافته شده
  •  STP : يك زوج سيم معمولي به هم بافته شده به همراه يك پوشش آلومينيمي بر روي آنها جهت كاهش اثر نويزهاي محيطي بر روي سيم



 stp utp cable

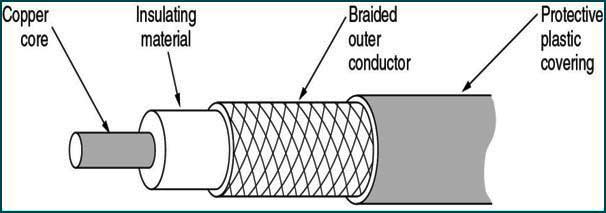

كابلهاي هممحور (كواكسيال):

در انواع مختلف مانند:

  • كابل كواكس 50 اهم ضخيمTick Coaxial Cable
  • كابل كواكس 50 اهم نازكThin Coaxial Cable
  • كابل كوآكس 75 اهم معمولي)



Coaxial Cable



كانالهاي ماهوارهاي : در باندهاي فركانسي مختلف مانند:

  • باند    C
  • باند Ku
  • باند Ka

كانالهاي راديويي : شامل باندهاي فركانسي مختلف مثل UHF ، VHF

امواج طيف نوري:  شامل نور مادون قرمز

فيبرهاي نوري : در انواع مختلف مثل فيبر تك موده و چندموده

فيبر نوری يکی از محيط های انتقال داده با سرعت بالا است . از فيبر نوری در موارد متفاوتی نظير: شبکه های تلفن شهری و بين شهری ،شبکه های کامپيوتریو اينترنت استفاده می گردد. فيبرنوری رشته ای  از تارهای شيشه ای بوده که هر يک از تارها دارای ضخامتی معادل  تار موی انسان را داشته و از آنان برای انتقال اطلاعات در مسافت های طولانی استفاده می شود.

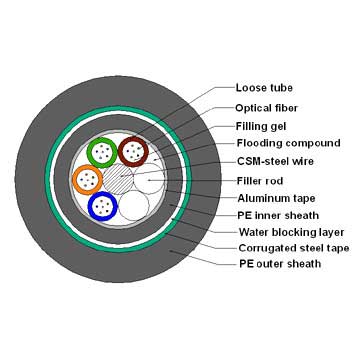

يک فيبر نوری از سه بخش متفاوت تشکيل شده است :

يک فيبر نوری از سه بخش متفاوت تشکيل شده است :Optical Fiber Cable

  • هسته(Core). هسته نازک شيشه ای در مرکز فيبر که سيگنا ل های نوری در آن حرکت می نمايند.
  • روکش(Cladding). بخش خارجی فيبر بوده که دورتادور هسته را احاطه کرده و باعث برگشت نورمنعکس شده به هسته می گردد.
  • بافر رويه(Buffer Coating). روکش پلاستيکی که باعث حفاظت فيبر در مقابل رطوبت و ساير موارد آسيب پذير ، است .



صدها و هزاران نمونه از رشته های نوری فوق در دسته هائی سازماندهی شده و کابل های نوری را بوجود می آورند. هر يک از کلاف های فيبر نوری توسط يک روکش هائی با نامJacketمحافظت می گردند.

فيبر های نوری در دو گروه عمده ارائه می گردند:

  • فيبرهای تک حالته(Single-Mode). بمنظور ارسال يک سيگنال در هر فيبر استفاده می شود( نظير : تلفن )
  • فيبرهای چندحالته(Multi-Mode). بمنظور ارسال چندين سيگنال در يک فيبر استفاده می شود( نظير : شبکه های کامپيوتری)



فيبرهای تک حالته دارای يک هسته کوچک ( تقريبا" 9 ميکرون قطر ) بوده و قادر به ارسال  نور ليزری مادون قرمز ( طول موج از 1300 تا 1550 نانومتر) می باشند. فيبرهای چند حالته دارای هسته بزرگتر ( تقريبا" 5 / 62 ميکرون قطر ) و قادر به ارسال نورمادون قرمز از طريقLEDمی باشند.



Fiber optic2

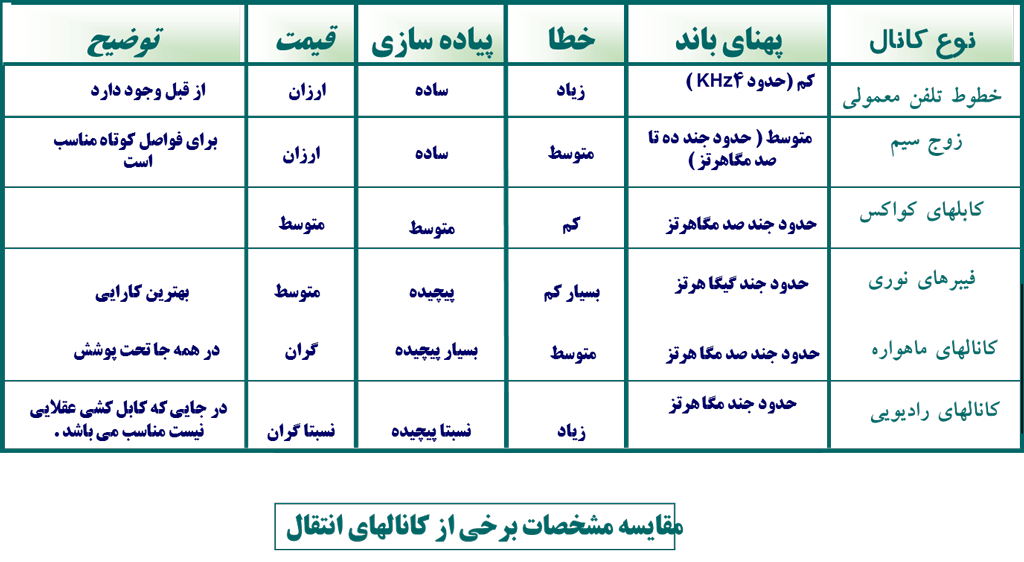

جدول مقایسه کانالهای انتقال :



Compare-channels







پایان درس ششم از سری آموزش شبکه
